Descripción general del producto

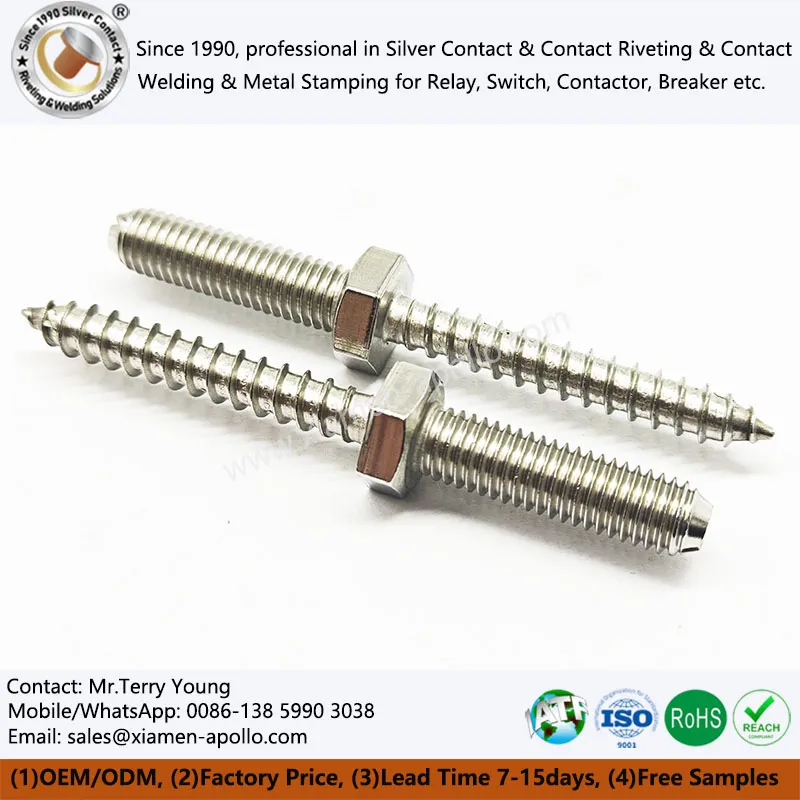

Un perno-de doble extremo, también conocido como perno o tornillo-de doble extremo, es un sujetador con roscas en ambos extremos y un centro liso. Los tipos comunes en las normas internacionales incluyen el perno de doble-punta, el perno roscado de doble-punta, el perno hexagonal de doble-punta, el tirafondo de doble-punta, así como los tornillos para metales de doble-punta y los tornillos de casquillo de doble-punta para equipos mecánicos.
Este tipo de sujetador se usa ampliamente en la fabricación de maquinaria, estructuras de acero, puentes, automóviles, equipos energéticos y otros campos, principalmente para asegurar conexiones, transferir fuerza y asegurar estructuras. Debido a que las tuercas se pueden unir a ambos extremos, pueden lograr conexiones de alta-resistencia en placas gruesas o agujeros profundos mientras mantienen la estabilidad durante el montaje y desmontaje repetidos.
Características básicas y principios estructurales.
Un perno típico tiene un centro liso y la longitud de la rosca en cada extremo varía según la aplicación. Los tipos típicos incluyen:
Perno hexagonal de doble-punta:Estructura hexagonal con roscas en ambos extremos, adecuada para conexiones de estructuras de acero.
Perno prisionero de doble-cabeza:Presenta diferentes longitudes de rosca en ambos extremos y se utiliza para instalaciones mecánicas o sistemas de tuberías a presión.
Tornillo de doble rosca/tornillo de doble extremo:Presenta diferentes direcciones de rosca en ambos extremos, adecuadas para un montaje y desmontaje rápido o cuando se requieren requisitos especiales de rotación.
Tornillo pasador de doble-punta M10:Comúnmente utilizado en estructuras de madera o posicionamiento de máquinas herramienta, ofrece una excelente resistencia a la tracción y al corte.
Tornillo de mariposa de doble-extremos:Cuenta con un extremo en forma de ala-, adecuado para conexiones estructurales de carga ligera-que requieren un ajuste manual rápido.
Estos productos se denominan colectivamente serie de pernos roscados de doble-cabeza. Se fabrican según las normas DIN, ISO y GB, con diámetros que suelen oscilar entre M3 y M100, y las longitudes se pueden personalizar para satisfacer los requisitos del cliente.
Aplicaciones principales
Los pernos prisioneros tienen una amplia gama de aplicaciones, incluidos los siguientes escenarios comunes:
Instalación de equipos grandes
En equipos como reductores, asientos de sello mecánico y soportes de mirilla, un extremo está roscado en el cuerpo principal, mientras que el otro extremo está conectado al accesorio mediante una tuerca. El accesorio se puede quitar repetidamente y, cuando la rosca se desgasta, solo es necesario reemplazar el cuerpo del perno, lo que resulta en bajos costos de mantenimiento.
Conexiones de placa gruesa y orificios profundos
Cuando las piezas de conexión son gruesas o requieren una precarga alta, los pernos comunes no pueden cumplir con los requisitos. Los pernos roscados de doble-extremo pueden lograr efectivamente un ajuste profundo.
Estructura de acero y conexiones de edificios
Los pernos-de doble extremo y los tirafondos- de doble extremo brindan una transmisión de fuerza estable en instalaciones de estructuras de acero, como grúas torre, puentes, vigas de techo y sistemas de suspensión de vigas.
Automóviles y equipos mecánicos
Los tornillos mecánicos de doble-punta y los tornillos de doble-punta se utilizan ampliamente en entornos de alta-vibración, como bielas de motor, montajes de chasis y soportes de transmisión.
Diseño y confiabilidad anti-aflojamiento
En entornos de alta-vibración o alta-temperatura, las conexiones roscadas son propensas a aflojarse debido a la pérdida por fricción. Los pernos prisioneros se usan a menudo con arandelas de resorte, contratuercas de nailon o adhesivo anti-aflojamiento para evitar el deslizamiento de la rosca.
Por ejemplo, en equipos industriales o plantas químicas, los tornillos de doble-rosca mejoran significativamente la eficacia anti-aflojamiento al compensar el par de rotación con roscas en diferentes direcciones. Los tornillos de doble extremo, por otro lado, mantienen un alto torque de bloqueo en espacios reducidos, evitando que se aflojen.
Materiales y estándares de fabricación.
Los materiales comunes para pernos prisioneros incluyen:
Acero carbono:Q235, 45#, 40Cr, 35CrMoA, Q345D;
Acero aleado:25Cr2MoV, B7, B7M, B16;
Acero inoxidable:304, 316, 304L, 316L, B8, B8M;
Estos materiales se pueden clasificar por grado de resistencia, como 4,8, 8,8, 10,9, etc. Los estándares típicos incluyen:
GB 900-1988, GB 901-88
ISO 898-1 (Norma de propiedades mecánicas)
ASTM A193 / A320 (Estándar de alta temperatura y alta presión)
La serie de pernos de alta-doble-punta de alta resistencia demuestra una excelente resistencia y resistencia a la fatiga en equipos de energía, válvulas de refinería y puentes.
Proceso de soldadura y montaje
La soldadura de pernos se realiza comúnmente mediante soldadura por arco, que ofrece las siguientes ventajas:
Fijación directa sin taladrar, remachar ni girar;
La soldadura se puede completar en un lado, lo que resulta en una deformación mínima y una alta resistencia.
Adecuado para placas delgadas, estructuras de acero y aplicaciones que requieren un alto sellado.
Es posible la producción en masa automatizada, que admite la soldadura por lotes de pernos prisioneros y tornillos de doble-cabeza.
El control preciso se logra mediante máquinas de soldadura automáticas CNC o sistemas de soldadura de pórtico.
La resistencia de la unión soldada suele ser mayor que la resistencia del cuerpo del perno, lo que ofrece excelente rentabilidad-y repetibilidad.
Tratamiento superficial y resistencia a la corrosión
Para garantizar la resistencia a la corrosión y la precisión del ajuste de la rosca, los pernos prisioneros generalmente se someten a los siguientes tratamientos superficiales:
Electrogalvanizado/Niquelado/Cromado
Ennegrecimiento, oxidación y fosfatación.
Recubrimiento en escamas de zinc químico (Zn-Recubrimiento en escamas)
Puntos clave de procesamiento e inspección
La fabricación de pernos prisioneros normalmente incluye los siguientes procesos:
Alisado y Corte de Materia Prima:El acero se corta a la longitud requerida utilizando una enderezadora y un cortador.
Hilo rodante:Las roscas de precisión se forman utilizando una máquina laminadora de roscas, lo que garantiza la precisión del paso y del perfil.
Tratamiento Térmico y Templado:Mejorar la resistencia a la tracción y la ductilidad;
Inspección de roscas y prueba de torsión:Garantice la precisión del ajuste y la confiabilidad del apriete.
Durante la inspección, concéntrese en verificar la integridad de la rosca, la precisión de la guía y si el perfil de la rosca está deformado. Los tornillos de doble-rosca que presenten grietas, abolladuras o paso de rosca anormal deben desecharse inmediatamente para evitar fallas en el ensamblaje.
Instalación y mantenimiento
Durante la instalación, utilice una llave dinamométrica y apriete al valor de torsión diseñado para evitar-apretar o aflojar demasiado. Inspeccione periódicamente la cabeza y las roscas del perno prisionero de doble-cabeza para ver si están desgastadas y reemplace la tuerca y el perno correspondientes si es necesario.
Para equipos de carga alta-como motores, compresores o dispositivos de elevación de estructuras de acero, el juego axial y la variación del par de las roscas de conexión deben inspeccionarse periódicamente para garantizar la seguridad y confiabilidad de la estructura general.
Conclusión
La serie Double-String Stud, con su estructura compacta, alta resistencia y fácil montaje y desmontaje, se utiliza ampliamente en la fabricación de maquinaria, construcción de puentes, equipos químicos e ingeniería energética. Ya sea el perno de doble-punta, el tirafondo de doble-punta, el tornillo de doble-rosca oTornillo Allen de doble-extremos, todos ellos desempeñan un papel irremplazable como conexiones centrales en la industria moderna.
Al combinar materiales de alta-resistencia, mecanizado de precisión y tecnología avanzada anti-aflojamiento, el perno prisionero de doble-cabeza y los pernos de series relacionadas no solo satisfacen las necesidades de un ensamblaje eficiente, sino que también brindan protección confiable para la fabricación inteligente y la seguridad estructural.
