Cerámica de alúmina metalizada para componentes eléctricos: un actor clave en la evolución de los dispositivos electrónicos

En el mundo de la electrónica que avanza rápidamente, la demanda de componentes que puedan soportar altas temperaturas, proporcionar un excelente aislamiento eléctrico y mantener la resistencia mecánica nunca ha sido tan grande. Ingrese la cerámica de alúmina metalizada para componentes eléctricos, un material que ha estado ganando una atención significativa en la industria por sus propiedades únicas y su amplia-aplicación. Este artículo profundiza en el mundo de las cerámicas de alúmina metalizada, explorando su importancia en la electrónica moderna y su papel a la hora de impulsar la innovación.

Las cerámicas metalizadas son una clase de materiales en los que se aplica una capa de metal a sustratos cerámicos, mejorando sus capacidades de unión con componentes metálicos. Este proceso normalmente implica depositar una capa de metal sobre la superficie cerámica, seguido de una sinterización a alta-temperatura para garantizar una unión fuerte entre la cerámica y el metal. Los materiales de metalización más utilizados incluyen molibdeno, manganeso y níquel.

La propia cerámica, a menudo alúmina (óxido de aluminio), ofrece propiedades excepcionales como alta estabilidad térmica, aislamiento eléctrico y resistencia a la corrosión química. Estas características hacen que la Cerámica Metalizada sea indispensable en diversas aplicaciones dentro de la industria electrónica, particularmente en electrónica de vacío, electrónica de potencia, sensores y capacitores.

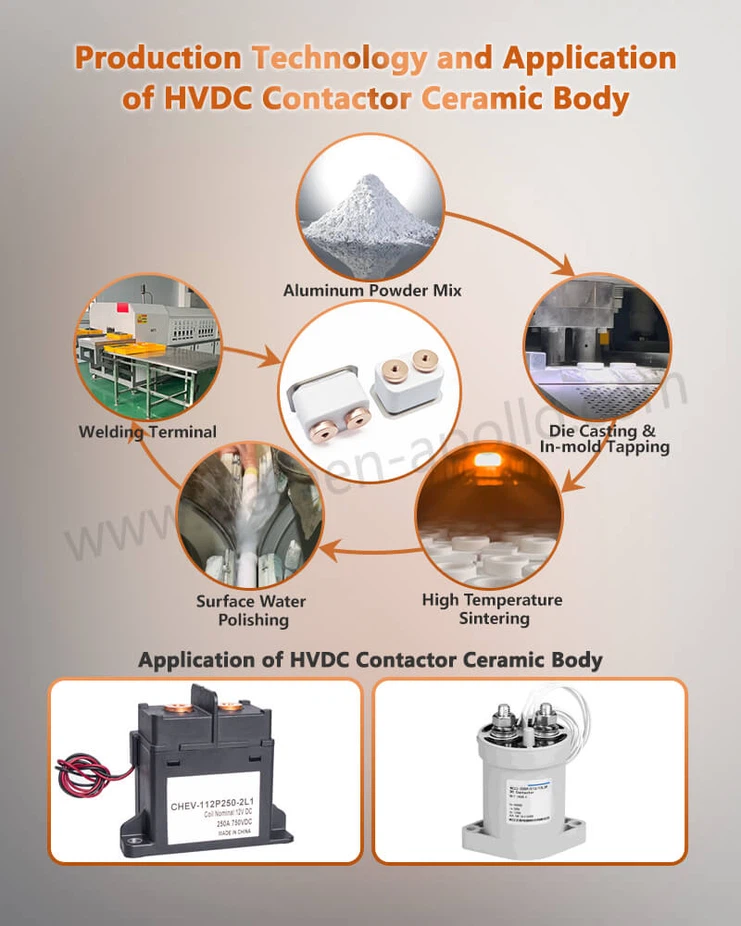

Deposición de la capa metálica:Existen varios métodos para depositar la capa metálica sobre la superficie de Metallization Ceramic. Un enfoque común es el uso de pinturas o pastas-a base de metal. Por ejemplo, en el caso de la metalización de molibdeno-manganeso (Mo-Mn), se aplica a la superficie de metalización cerámica un recubrimiento de partículas de molibdeno y manganeso, mezclado con aditivos de vidrio y portadores volátiles. Este recubrimiento se puede aplicar a mano-pintando, rociando o utilizando técnicas robóticas.

Sinterización:Después de aplicar la capa de metal y-secar al aire, la cerámica se cuece en una atmósfera controlada. Para la metalización de Mo-Mn, esto generalmente se realiza en un ambiente húmedo de hidrógeno a temperaturas que oscilan entre 1450 grados y 1600 grados. El tratamiento a alta-temperatura hace que los aditivos de vidrio se derritan y unan las partículas de metal a la superficie de Cerámica metalizada para componentes eléctricos, lo que da como resultado un recubrimiento metálico "vítreo" que generalmente tiene un espesor de 300 - 500 micro-pulgadas (7.6 - 12.7 micrones). Este revestimiento grueso garantiza una alta resistencia de unión entre la capa metalizada y la base cerámica.

Revestimiento adicional (opcional):En muchos casos, el revestimiento cocido se recubre posteriormente con otro metal. El niquelado es una opción común. Se aplica una capa de níquel, normalmente de 0.001 - 0.003 pulgadas (25.4 - 76.2 micrones) de espesor. Los componentes cerámicos metalizados de alta resistencia-niquelados-se sinterizan-nuevamente a 850 grados - 950 grados en una atmósfera de hidrógeno seco. Este paso final deja una superficie metálica terminada que se puede soldar fácilmente utilizando metales de aporte para soldadura fuerte estándar.

A medida que la industria continúa evolucionando, nuestra empresa se enorgullece de ofrecer una gama deCerámica de alúmina metalizada para componentes eléctricosDiseñado para cumplir con los requisitos más estrictos de la electrónica moderna. Nuestros productos se fabrican utilizando-tecnología-de última generación-y se prueban rigurosamente para garantizar que cumplan con los más altos estándares de calidad y rendimiento.
