Descripción de productos

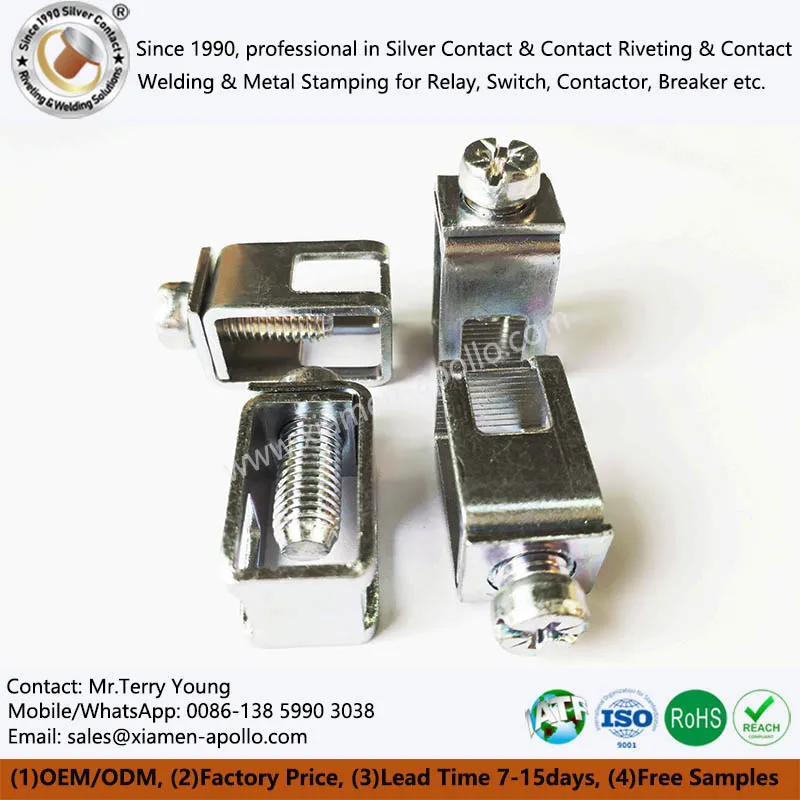

Los terminales de tornillo, también conocidos como bloques de terminales tipo tornillo, son componentes esenciales en los sistemas eléctricos y electromecánicos modernos. Proporcionan un método de contacto de presión-reutilizable para asegurar cables a un dispositivo eléctrico o para interconectar elementos de circuito. La estructura central suele incluir:
Marco de prensado de terminales– la base mecánica donde se fijan los cables.
Contactos eléctricos trimetálicos– ofreciendo conductividad optimizada y resistencia al arco.
Tornillo de abrazadera– como el tornillo galvanizado M4 de uso común, que permite una fijación a presión.
Vivienda aislada– proporcionando protección dieléctrica y soporte físico.
Estos terminales están diseñados para instalaciones montadas en panel-y en riel-DIN y se aplican ampliamente en dispositivos de conmutación de bajo-voltaje, como terminales de interruptor de aire, disyuntores inteligentes y tableros de distribución en aplicaciones residenciales, comerciales e industriales.
Ventajas clave de los terminales de tornillo
Conexión segura
El mecanismo de terminales tipo abrazadera de tornillo garantiza una alta fuerza de sujeción, lo que reduce el riesgo de contactos sueltos o fallas térmicas.
Versatilidad
Admite una amplia gama de tamaños y tipos de cables, desde conductores finos-hasta conductores rígidos.
Diseño modular
Los bloques de terminales tipo abrazadera- permiten una fácil expansión y diseños de cableado modulares en paneles y gabinetes.
Reutilizabilidad
Los bloques de terminales con abrazadera de presión se pueden apretar y aflojar varias veces sin degradar la conexión.
Modelos y configuraciones personalizables
Ofrecemos una amplia gama de modelos con especificaciones totalmente personalizables para satisfacer diversos requisitos de aplicaciones. Las opciones de personalización incluyen:
| Tamaño de tornillo y tipos de rosca | M2, M3, M4, M5 y otros tipos de roscas bajo pedido. |
| Opciones de montaje | Compatibilidad con montaje en panel, montaje en PCB o riel DIN. |
| Paso de terminales y polos | Disponible en 1P a 24P o más, con espacio flexible entre tiras de terminales estilo abrazadera-. |
| Calificaciones actuales | Modelos que soportan desde 5A hasta 100A según diseño. |
| Colores de aislamiento | Colores personalizados para un fácil reconocimiento de fase o polaridad. |
| Opciones de revestimiento | Superficies de contacto estañadas, niqueladas-o plateadas-según las demandas de rendimiento. |
Además, nuestros bloques de terminales de abrazadera se pueden configurar con o sin enchufes de prueba, puentes o etiquetas de marcado, lo que permite una identificación y mantenimiento de circuitos más sencillos.
Desmontaje de la estructura del bloque de terminales
El desmontaje de una estructura de bloque de terminales de conexión con abrazadera de tornillo generalmente implica los siguientes pasos:
Apague la alimentación:Antes de iniciar el proceso de desmontaje, asegúrese de que la alimentación del circuito esté apagada para evitar el riesgo de descarga eléctrica.
Retire la tapa del terminal:Utilice un destornillador para quitar los tornillos que sujetan la cubierta del bloque de terminales eléctricos del conector de cables en su lugar. Levante con cuidado la cubierta del bloque de terminales.
Afloje los tornillos:Utilice un destornillador para aflojar los tornillos que sujetan los cables al bloque de terminales del riel. Tenga cuidado de no dañar los cables o el bloque de terminales.
Retire los cables:Una vez que se aflojen los tornillos, extraiga con cuidado los cables del marco de cables no-estándar.
Retire el bloque de terminales:Si es necesario, utilice un destornillador para quitar los tornillos que sujetan elTornillo de abrazaderaal panel o chasis. Levante con cuidado el marco para engarzar terminales de hierro del medidor de circuito para sacarlo del panel o chasis.
En conclusión, los bloques de terminales de tornillo estampado son componentes esenciales en sistemas eléctricos y mecánicos, y proporcionan un método confiable y eficiente para conectar cables a dispositivos eléctricos. Al comprender las características del producto, las ventajas de los materiales, las opciones de personalización y el proceso de desmontaje, los usuarios pueden garantizar la instalación y el mantenimiento adecuados de los terminales de tornillo en diversas aplicaciones.
